使用方法(作成中)

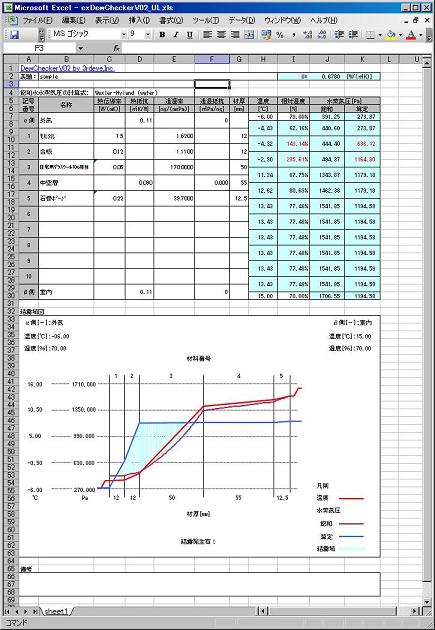

  ファイルを開くと次のようなシート構成になっています。(使い方は簡単ですが、結露等に関する知識が必要です。)

セル1A、グレーのセル、水色に着色されたセルは、入力編集できません。
以下それぞれの入力欄について解説します。
表題
計算のタイトルを記述します。

なお、製品名部分は製品ホームページへのリンクになっていますので、クリックするとDewCheckerのWebSiteを表示します。
飽和水蒸気圧の計算式
行4列CDEあたりをクリックするとプルダウンメニューが表示されますので、必要に応じた計算式を以下から選択します。

Clausius-Clapeyron(water)
Antoine(water)
Goff-Gratch(water)
Magnus-Teten(water)
SMASH内部式(water)
Bolton(water)
Wexler-Hyland(water)
Sonntag(water)
Buck(water)
Wagner-Pruss(water)
Murphy-Koop(water)
Goff-Gratch(ice)
Magnus-Teten(ice)
Wexler-Hyland(ice)
Buck(ice)
Murphy-Koop(ice)

通常は、Goff-Grache(water)や、Wexler-Hyland(water)が利用されます。各式の詳細は、exEnvFucのページを参照してください。
データ入力欄
計算条件や物性値を入力します。

B列には、材料名称を入力します。
C列か、D列に断熱性能を入力します。C列には厚さに比例する熱伝導率を、D列には厚さに熱抵抗を入力します。
E列かF列に透湿性能を入力します。
G列にそれぞれの材料による層の厚さを入力します。
α側には、外気または、上面の計算条件を記述します。
β側には、室内または、下面の計算条件を記述します。

個々の物性値は、等を参照してください。
結露域図
シート上で何らかの変更があると作図されていた図が消去されて、コマンドボタンが表示されます。

コマンドボタンをクリックすると現在の計算結果から結露域図を作図します。
入力が不十分な場合、へんてこな図になる場合があります。
備考欄
必要に応じてメモなどを記録しておけます。
セルA1および、水色のセルはロックを掛けていますので、変更や入力ができませんが、その他のセルには、セルの保護を掛けていませんので、自由に使用できます。
たとえば、単位の換算なども、一枚のシート上で行うことが出来ます。M列〜T列はプログラムが使用しています。
デフォルトでは、セルA1-セルK68の範囲に印刷範囲を設定しています。
    このBOOK内部でシートは自由にコピーすることが出来ますが、他のbookにコピーあるいは移動した場合には正常に動作しません。シート名も自由に変更できます。
    このBOOKはコピーして利用できます。ファイル名も自由に変更可能です。
    sheetはロックされています。列、行、セルの追加等が行えません。
